Программа IMPG

2018-06-09
Программа IMPG - главное окно

Программа IMPG является составной частью измерительного программно-аппаратного компекса. Предназначена для визуализации показаний датчика микропремещений. Под понятием датчик микроперемещений подразумевается индуктивный преобразователь микроперемещений, например, производства ООО "Микромех" (первичный преобразователь) и конвертор его сигнала в цифровой код с передачей данных по USB или WiFi (ИМП-4, ИМП-5, ИМП-6). Программа получает информацию с датчиков посредством сервера работы с датчиками MAKSERVER.
MAKSERVER входит в установочный комплект программы IMPG.

Программа работает под управлением перечисленных ниже операционных систем:
- Windows7 x86;
- Windows7 x64;
- Windows8 x86;
- Windows8 x64;
- Windows10 x86;
- Windows10 x64.
Для подключения к используемым измерителям необходимо наличие порта USB или Ethernet.

Программа начинает работать запуском исполняемого файла impg.exe. Вначале работы программа производит запуск программы MAKSERVER, входящий в установочный комплект программы IMPG, и начинает поиск по сети всех доступных серверов с измерителями. Все доступные измерители отображаются в главном окне программы. Если программа запускалась ранее, то по окончании поиска измерителей, программа автоматически восстанавливает предыдущий режим работы.

Программа закрывается стандартными средствами Windows.
При закрытии программы сохраняются текущие настройки программы в целях автоматического их восстановления при последующем запуске.


Главное окно - Окно индикатора

1. Режимы индикатора
Индикатор может работать в одном из двух режимов:
- режим отображения показаний;
- режим изменения настроек.
Смена режима производится нажатием кнопки в левом верхнем углу окна индикатора.

2. Изменение настроек индикатора
Изменение настроек индикатора осуществляется во вкладках ФОРМУЛА, ШКАЛА, ДОПУСК, ЦИФРОВОЙ ИНДИКАТОР.

Во вкладке ФОРМУЛА устанавливается правило формирования показания индикатора на основе показаний датчиков по следующей формуле:
П = (М1 * И1 + С1) + (М2 * И2 + С2), где
П - показания индикатора,
М1 и М2 - множители показаний датчиков, по умолчанию имеют значение 1,
С1 и С2 - смещение показаний датчиков, по умолчанию имеют значение 0,
И1 и И2 - показания выбранных индикаторов.
Если индикатор не выбран, в формуле показания индикатора имеют значение 0.
М1, М2, С1, С2 могуть принимать отрицательные значения.

Во вкладке ШКАЛА устанавливается сдвиг нуля индикатора и цена деления.
По умолчанию сдвиг нуля имеет значение 0. Установленное значение сдвига нуля отображается в поле НОЛЬ.
Сдвиг нуля может принимать отрицательные значения и может быть задан в виде десятичной дроби с не более чем двумя знаками после запятой.
Цена деления по умолчанию имеет значение 1. Может быть задан в виде десятичной дроби с не более чем двумя знаками после запятой.
При любом значении цены деления на индикаторе всегда будет только 100 делений, т.е. диапазон показаний индикатора задается ценой деления.

Во вкладке ДОПУСК устанавливаются верхнее и нижнее предельные отклонения измеряемой величины.
Выход показаний индикатора за предельные значения приводит к окрашиванию индикатора в красный цвет.
Шкала за предельными значениями показаний индикатора также имеет красный цвет.
Здесь же можно разрешить звуковое оповещение при выходе показаний датчика за предельные значения.
Звуковое оповещение не всегда удобно в работе, поэтому после запуска программы оно всегда отключено.
Изменение громкости звука производится средствами аппаратуры или операционной системы.

Во вкладке ЦИФРОВОЙ ИНДИКАТОР устанавливается количество знаков после запятой цифрового индикатора, период усреднения и фильтрация измерений.
Период усреднения цифрового индикатора может быть задан не более 5000 мс - это время, за которое вычисляется медиана измеренных значений датчиков. Значение медианы отображается на индикаторе.
Включением фильтрации измерений подключается робастный фильтр, целью которого является исключение заведомо ложных показаний датчика для отображения на индикаторе.

3. Журнал работы индикатора
Во вкладке ДАТЧИКИ отображается журнал поиска измерителей и другая служебная информация о работе программы.

4. Руководство по эксплуатации
Нажатием буквы Н в правом верхнем углу рабочего окна запускается руководство по эксплуатации в электронном виде в отдельном окне.

5. Закрытие окна индикатора
Окно можно закрыть стандартными способами ОС Windows. При перезапуске программы, окно восстановит свою работу.



Галерея:

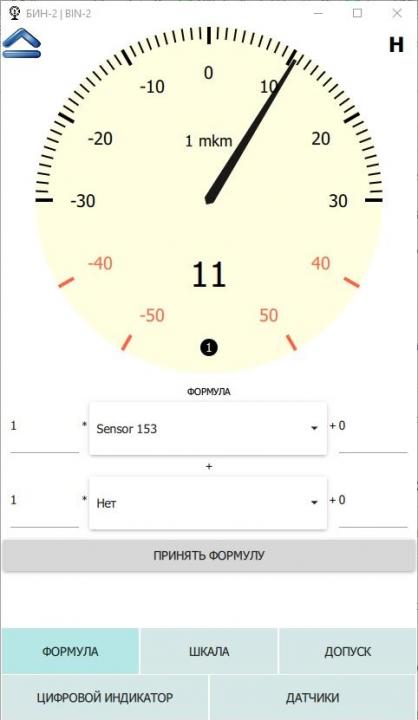

Программа IMPG - главное окно

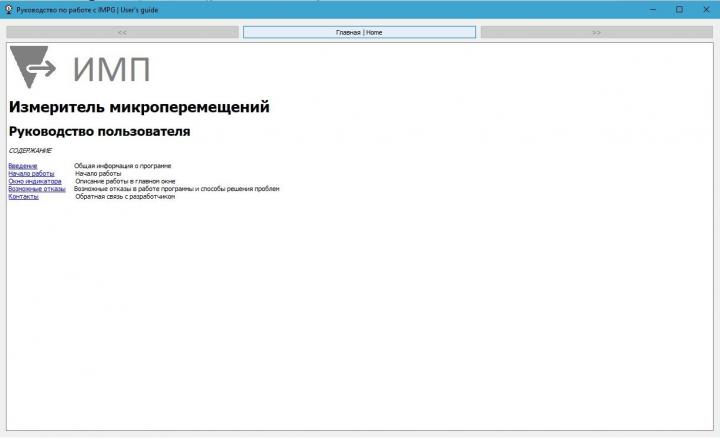

Программа IMPG - окно "Руководство по работе"
