Измерители момента трения подшипников ИМТ-1 и ИМТ-7М

2018-12-16

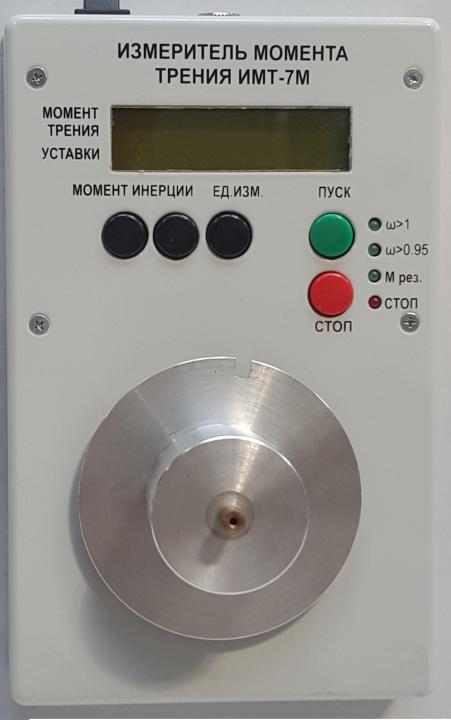

Измеритель  момента трения ИМТ-7М

Измерители момента трения ИМТ-1 и ИМТ-7М предназначены для измерения момента трения подшипников качения.

ИМТ-7М обеспечивает измерение кинетического момента трения радиальных и радиально-упорных приборных подшипников с отверстием диаметром до 10 мм в соответствии с МИ ИЦ ЕПК.003-11. Измерение осуществляется методом «свободного выбега», в котором силы трения, возникающие в подшипнике, уравновешиваются моментом сил инерции вращающегося вокруг неподвижной оси маховика. Раскрутка маховика с установленным испытуемым подшипником выполняется вручную.

ИМТ-1 предназначен для модернизации прибора ПЭ-103 (разработка ВНИПП) и ему подобных.  Обеспечивает ручное или полуавтоматическое управление приводной установкой и измерение мгновенного, минимального, максимального и среднего значения момента трения подшипника при его равномерном вращении по заданной циклограмме. Возможна разбраковка подшипников относительно установленных порогов. Имеет выход RS-232.





  Технические характеристики:

Наименование прибора ИМТ-1 ИМТ-7М
Метод измерения равномерное вращение свободный выбег
Способ вращения подшипника автоматический от приводной установки  ручной
Направление оси подшипника вертикальное вертикальное
Способ создания осевой нагрузки динамометрическая пружина инерционная масса
Диапазон измерения момента трения, г*см (mN*m) 0,1 — 999 0,001...9,999
Основная абсолютная погрешность измерения, % ±3 ±13
Масса маховика, г    75 или 300
Диапазон установки момента инерции маховика:
г*см/сек - 1,000...3,999
mN*м/сек - 0,050...0,250
Диапазон задаваемых интервалов времени, сек 5...150 -
Количество уровней разбраковки 2 -
Питание от сети переменного тока ~220V,50Hz внешний АС/DC адаптер ~100...240V,50/60Hz
Потребляемая мощность, ВА, не более

40

5
Габаритные размеры, мм 300х290х85 185х120х40
Масса, кг, не более 2 1





Галерея:

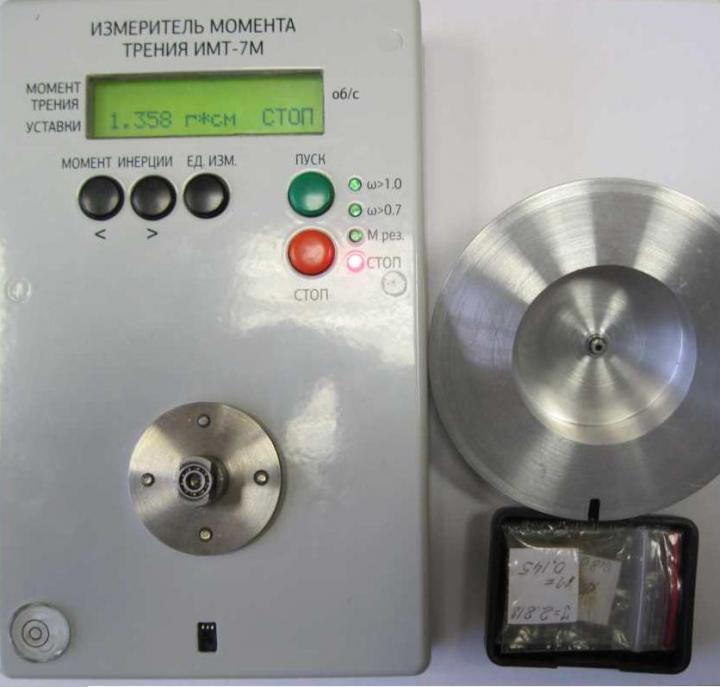

Измеритель кинетического момента трения ИМТ-7М с маховиком

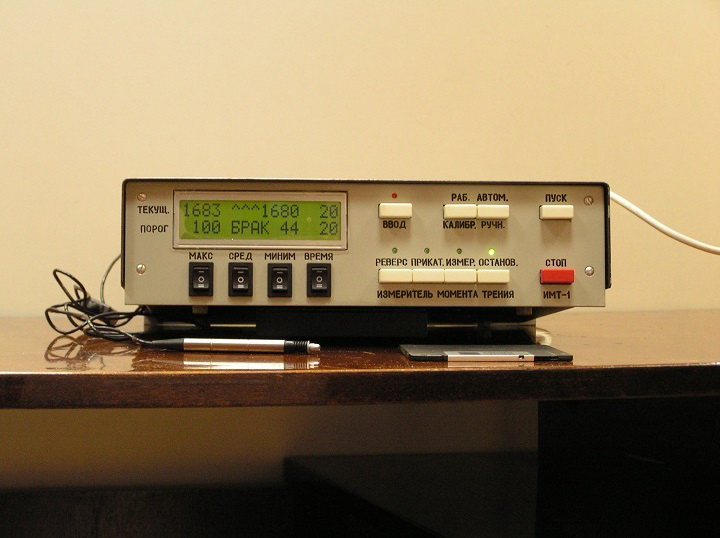

Измеритель момента трения ИМТ-1

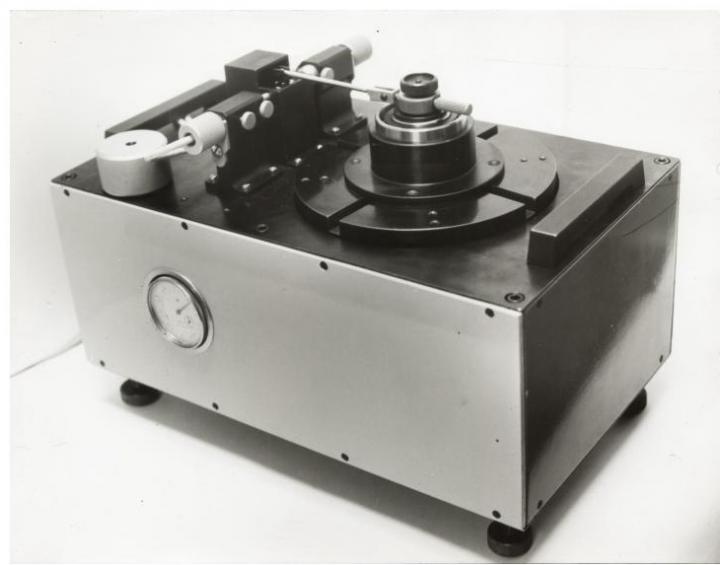

Прибор ПЭ-103
