Модуль гальванической развязки

2018-12-18
Модуль гальванической развязки

Предназначен для использования в шкафах управления при необходимости гальванической развязки сигнальных цепей постоянного тока или увеличения тока выходов контроллера. Может применяться для преобразования уровней сигналов. Выпускается в 2-х модификациях ( модуль гальванической развязки МГР и модуль силовых ключей МСК), отличающихся выходными токами.  Все входы-выходы независимые и могут отличаться уровнями напряжений и запитываться от различных источников питания. Для удобства монтажа и ремонта поставляется с разрывными клеммными колодками.

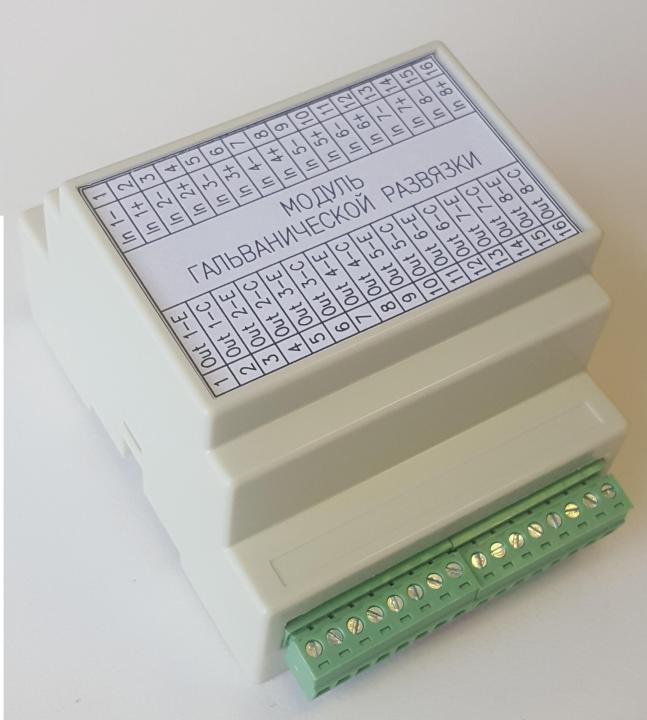

Конструктивно выполнен в корпусе с креплением на 35 мм DIN-рейку. Для удобства подключения проводов и ремонта комплектно поставляются разъемные клеммные соединители с винтовыми зажимами.

Технические характеристики

Наименование МГР     МСК
Количество независимых входов 8
Количество независимых выходов  8
Входной ток, мА 5...25
Уровень входных напряжений (указывается при заказе), В  3...48
Максикальное коммутируемое постоянное/переменное напряжение, В  60/60(пик) 50/-
Максимальный коммутируемый постоянный ток, А 2 0,05
Напряжение изоляции, В, не менее  4000 3500
Габаритные размеры (шхвхг),мм  72х87х60
