Приборы сортировки деталей по линейным размерам "Микрон"

2018-06-18

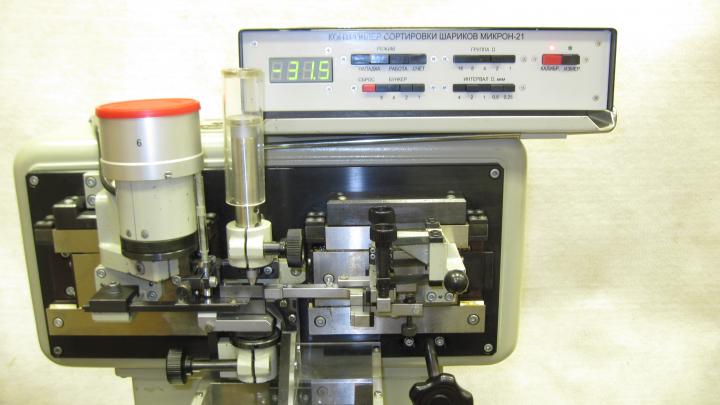

Контроллер сортировки шариков Микрон-21

Приборы семейства "Микрон" предназначены для модернизации контрольно-сортировочных автоматов в подшипниковой промышленности. Приборы измеряют отклонения размеров деталей качения от номинальных и обеспечивают сортировку деталей на размерные группы с заданным интервалом сортировки.

Модификации приборов различаются по виду контролируемой детали, количеству контролируемых размеров, количеству размерных групп и типу сортировочных автоматов:

Микрон-14 предназначен для управления сортировкой иглороликов по диаметру и высоте на сортировочных автоматах типа 45201, 45301, 37АК. Снят с производства, вместо него выпускается Микрон 20М.

Микрон-16 предназначен для модернизации автомата контроля радиального зазора АП-102. Прибор обеспечивает автоматический контроль радиального зазора в соответствии с ГОСТ 520-89 и разбраковку подшипников на 3 группы.

Микрон-17 предназначен для управления сортировкой цилиндрических роликов по диаметру и длине на сортировочных автоматах типов 35АК, 37АК, ZUHL, ТК-270.

Микрон-18 предназначен для управления сортировкой конических роликов по диаметру и углу конуса на контрольно-сортировочных автоматах типа АСР-3, АСР-4, ZHUL и им подобных. Является модернизацией контроллера МИКРОН-10.

Микрон-20М предназначен для управления сортировкой иглороликов на автоматах 45201М, 45301М, 37АК. Является модернизацией контроллеров Микрон-1 и МИКРОН-14.

Микрон-21 предназначен для управления сортировкой шариков на автомате CENSOR SKW.

Микрон-22 предназначен для управления сортировкой шариков на автомате КСА-426, находится в стадии проектирования.

Во всех приборах в качестве измерителя применяется высокостабильные индуктивные преобразователи перемещения диаметром 28 или 8 мм, имеющие разрешающую способность до 0,1мкм, что значительно лучше характеристик фотоэлектрических аналогов (ПФС и им подобных). Приборы имеют возможность изменения интервалов сортировки и калибровки по эталонной детали. Сохранение калибровки при выключении питания значительно упрощает настройку сортировочных автоматов. Установка и подключение приборов требует минимальных доработок автоматов и может быть выполнена силами предприятия.



Галерея:

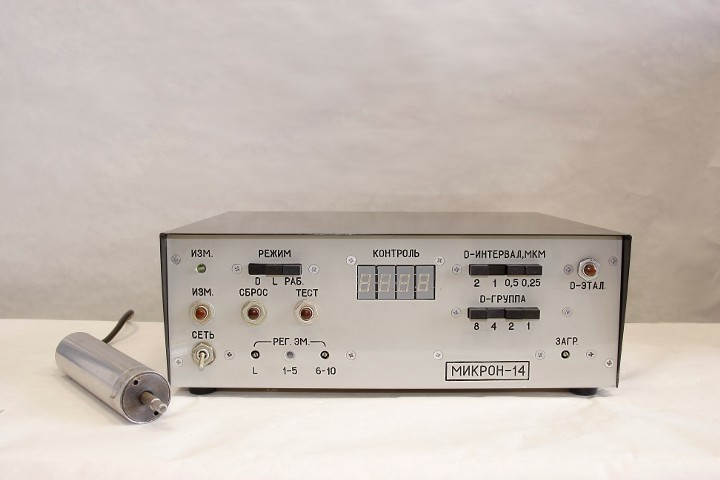

Микрон-14. Прибор для автоматической сортировки иглороликов
Микрон-16. Прибор для автоматической сортировки подшипников по радиальному зазору

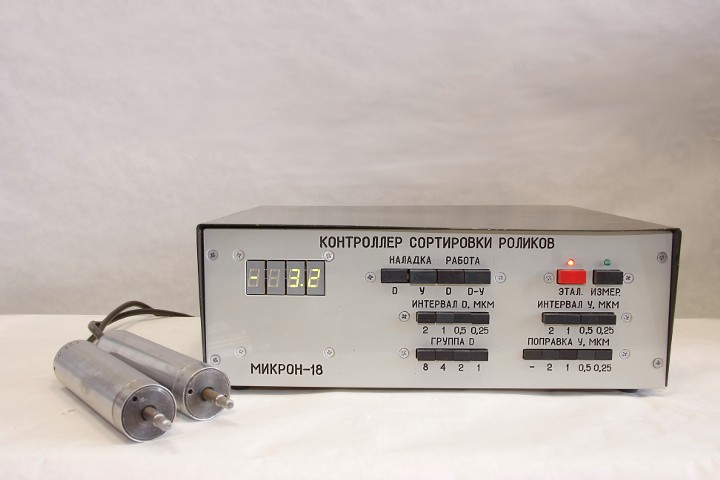

Микрон-18. Прибор для автоматической сортировки конических роликов

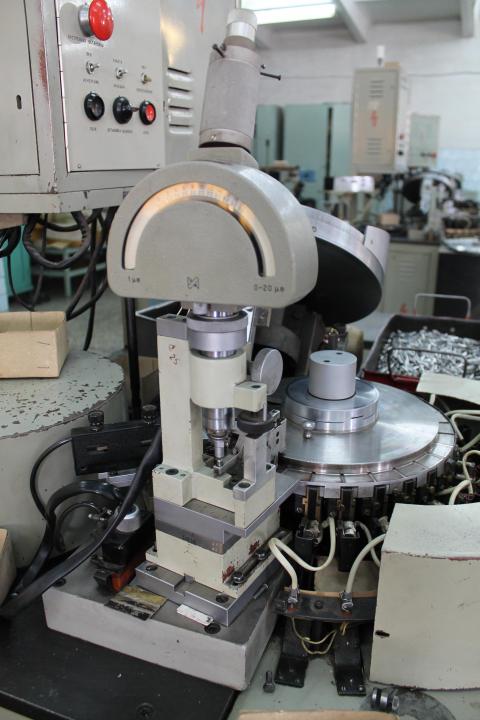

КСА модели 45301 до модернизации

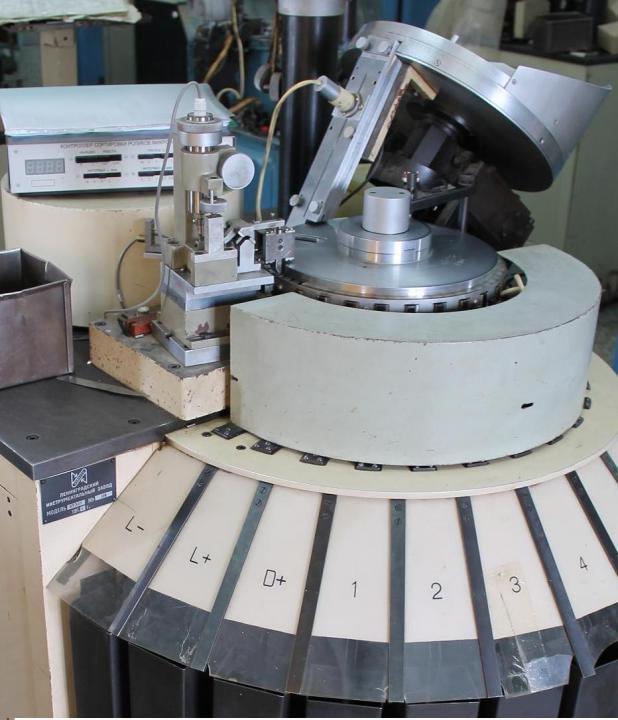

КСА иглороликов модели 45301 после модернизации

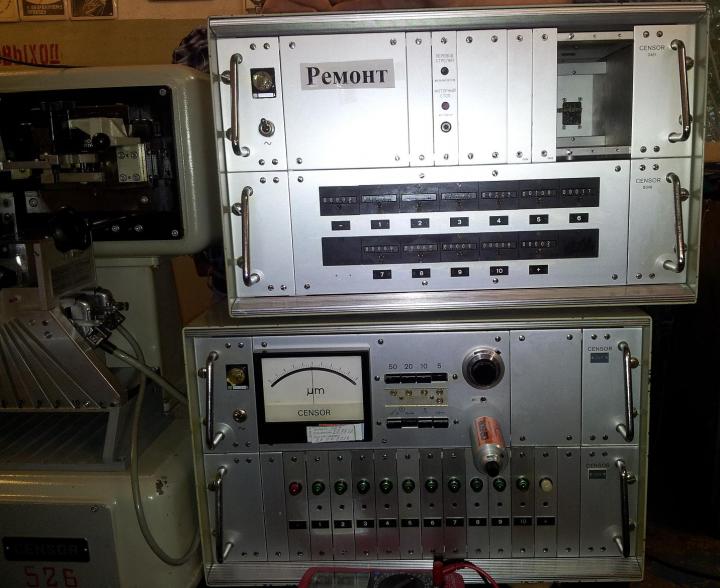

КСА шариков Censor модели CKW до модернизации

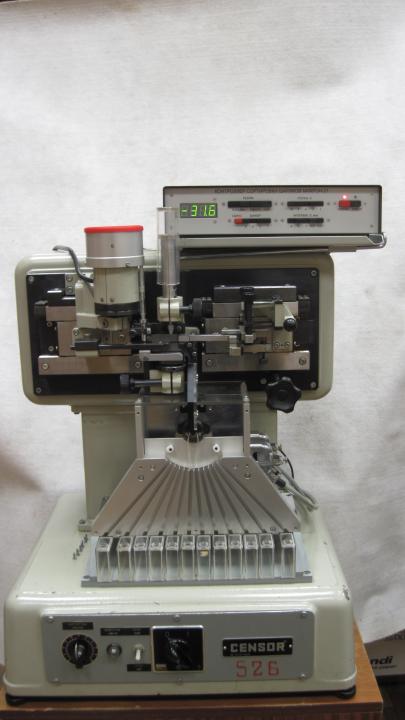

КСА шариков Censor модели CKW после модернизации
