Блок индикации БЭП-2

Блок индикации (блок электронный показывающий двухканальный) БЭП-2  представляет собой базовое устройство  для отображения и обработки информации, получаемой от индуктивных преобразователей перемещения, производимых ООО «Микромех» и ООО ИМЦ «Микро». Представляет собой одноплатный микрокомпьютер с предустановленным программным обеспечением и цветной графической панелью, позволяющей отображать результаты измерений, создавать и выгружать архивы измерений и выполнять необходимые настройки.

К блоку может быть подключено 2 индуктивных преобразователя перемещения с интерфейсом RS-232.

 Блок индикации выполняет следующие функции:

- прием данных от двух преобразователей по интерфейсу RS-232;

- выбор одного или двух преобразователей и отображение результатов измерений на индикаторе с комбинированной (стрелочной и цифровой) шкалой;

- выбор дискретности цифровой и цены деления стрелочной шкал;

- установку электронного нуля в пределах разрешенного для конкретного экземпляра датчика диапазона обнуления с индикацией отклонения установленного нуля от физического нуля;

- предустанов (сдвиг) показаний в пределах установленного для конкретного экземпляра датчика диапазона предустанова;

- установку границ поля допуска с цветовой и звуковой индикацией выхода результата измерений за границы;

- фиксацию результата измерений по внешней команде оператора;

- определение минимального и максимального значений;

- сортировку на размерные группы с заданным интервалом и количеством групп;

- математические операции с данными (в т.ч. дифференциальные измерения, инверсию знака, умножение на коэффициент, сдвиг, усреднение, преобразование в угол и т.п.);

- запоминание, хранение и обработку результатов измерений;

- отображение калибровочных характеристик преобразователей.

 Блок индикации БЭП-2 может также использоваться в составе программно-аппаратных комплексов совместно с другими первичными преобразователями. Возможна разработка специализированного программного обеспечения по техническому заданию Заказчика.

Техничекие характеристики

Диагональ сенсорного экрана, дюйм 5
Разрешение экрана, точек 800x480
Количество программно назначаемых кнопок управления 6
Количество портов:
RS-232 2
RS-485 1
USB 2.0 тип B 1
Ethernet (опционально) 1
Кличество дискретных входов/выходов для управления внешними устройствами (опционально) 1/3
Питание AC/DC адаптер ~220В/=12В, 1А
Габаритные размеры без сетевого адаптера (шхвхг), мм

176х110х40

Масса, кг, не более 0,4
Галерея:

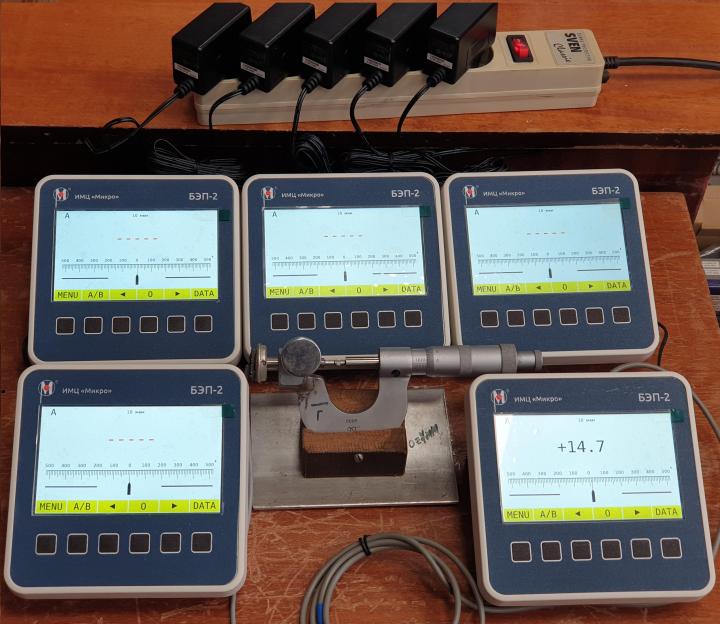

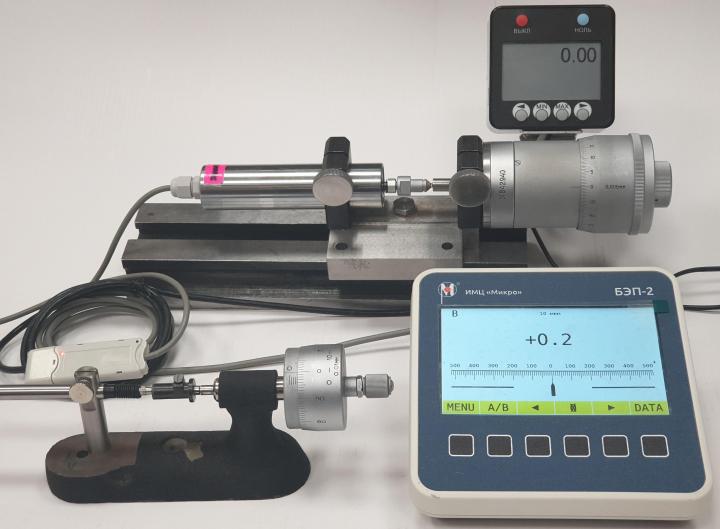

Блок индикации БЭП-2

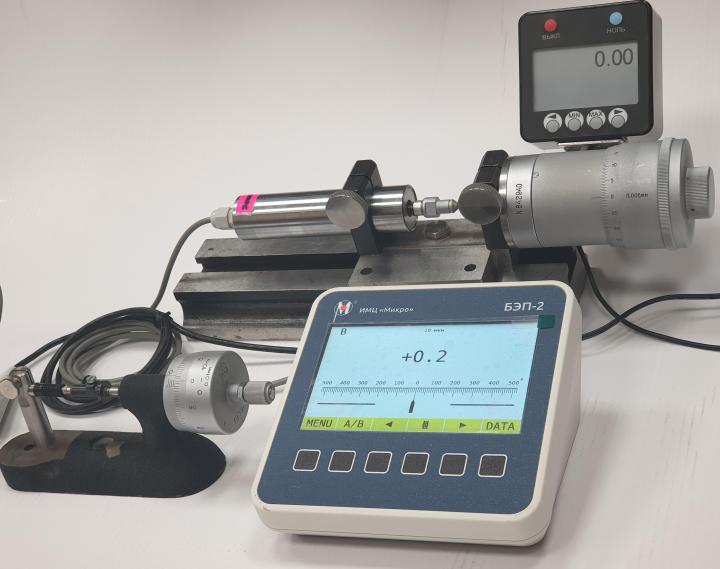

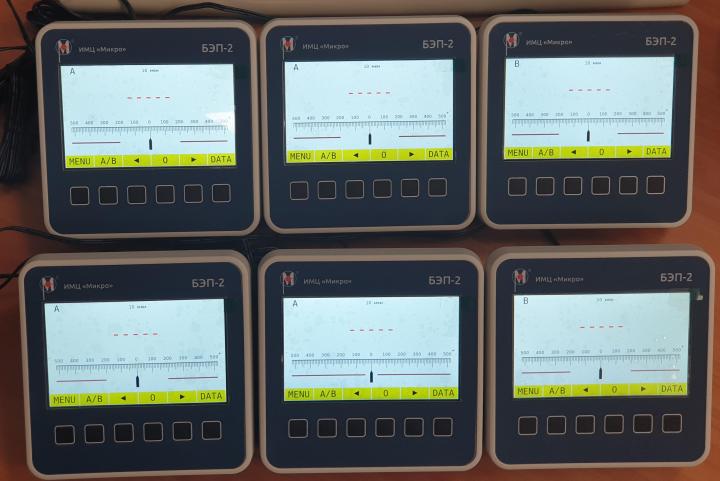

Блок индикации БЭП-2
