Блоки управления термопечью БУТ-6М5, БУТ-6М6/БУТ-8М6, БУТ-6М7/БУТ-8М7

2020-05-18
Блок управления термопечью БУТ-6М5

Блоки управления термопечью БУТ-6М5, БУТ-6М6/БУТ-8М6, БУТ-6М7/БУТ-8М7 предназначены для регулирования мощности инфракрасных ламп печи зонного нагрева и могут быть использованы в составе полуавтоматической установки выдува ПЭТ-тары ПВМ-600 и других ей подобных.

Блоки управления обеспечивают:

- задание оператором и отображение на индикаторе относительных установок мощности на инфракрасных лампах раздельно по каждой из 6 зон нагрева (для БУТ-8М6, БУТ-8М7 - 8 зон),

- плавное включение нагревательных элементов,

- отображение текущей температуры в печи,

- включение вентилятора вытяжки при достижении заданной температуры,

- отключение нагрева при перегреве рабочей зоны или конструкционных элементов.

Состоят из панели оператора, силового блока, датчика температуры и датчика перегрева. На панели оператора расположены кнопки для задания уровней мощности по шести зонами нагрева и графический дисплей, отображающий установки и общую температуру воздуха в печи. Силовой блок подает напряжение сети ~380В на лампы нарева. Наличие 2-х режимов управления силовыми ключами (фазовом и число-импульсном) позволяет выбрать оптимальный режим разогрева преформ. Блоки отличаются силовыми блоками и клавиатурой операторской панели.

Технические характеристики:

 Наименование БУТ-6М5 БУТ-6М6/БУТ-8М6 БУТ-6М7/БУТ-8М7
Количество каналов управления 6

6/8

Диапазон устанавливаемых значений мощности в каждом из каналов 0,10 — 0,95 от максимальной
Шаг установки значений мощности 0,01
Максимальная мощность по каждому из каналов, кВА 2 4
Метод регулирования мощности фазовый или число-импульсный фазовый
Диапазон измерения температуры, °C минус 55 ... плюс 295 минус 99 ... плюс 350
Диапазон задания температуры включения вентилятора вытяжки, °C плюс 70 ... 200
Диапазон задания температуры аварийного выключения нагрева, °C плюс 180 ...290
Тип клавиатуры операторской панели сенсорный кнопочный
Тип силовых элементов оптосимисторы симисторы
Режим работы непрерывный
Сеть питания ~380 В, 50 Гц
Потребляемая мощность, Вт, не более
Габаритные размеры:
- панели управления 120x95x25
- силового блока 270х110х80
Масса, кг, не боле 3,3





Галерея:

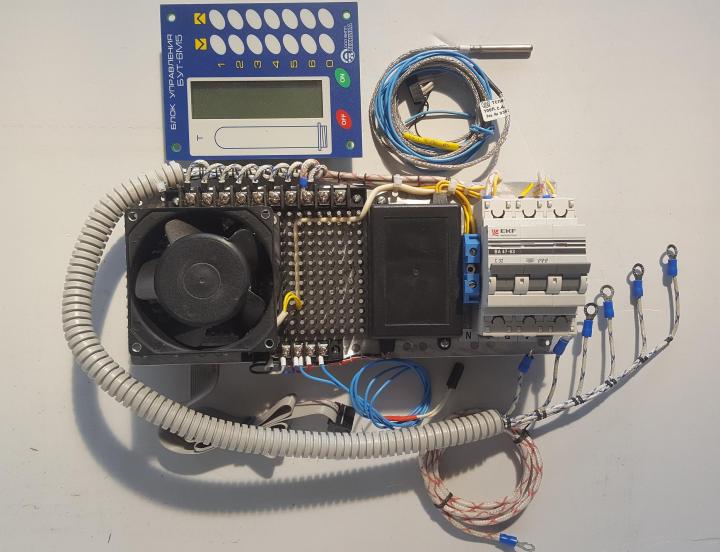

Комплект поставки БУТ-6М5, БУТ-6М6, БУТ-6М7

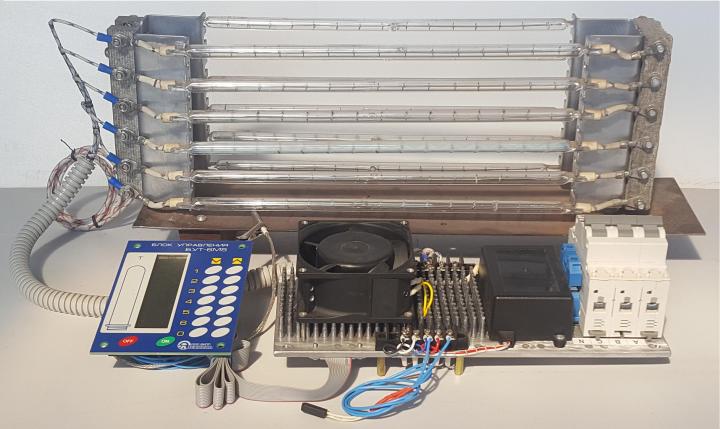

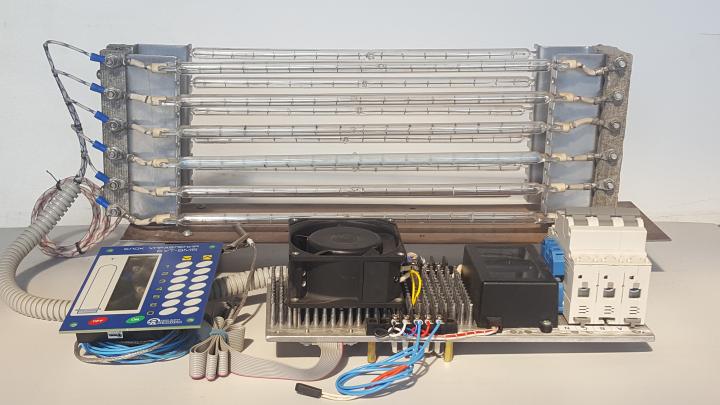

Стенд для проверки БУТ-6М5, БУТ-6М6, БУТ-6М7

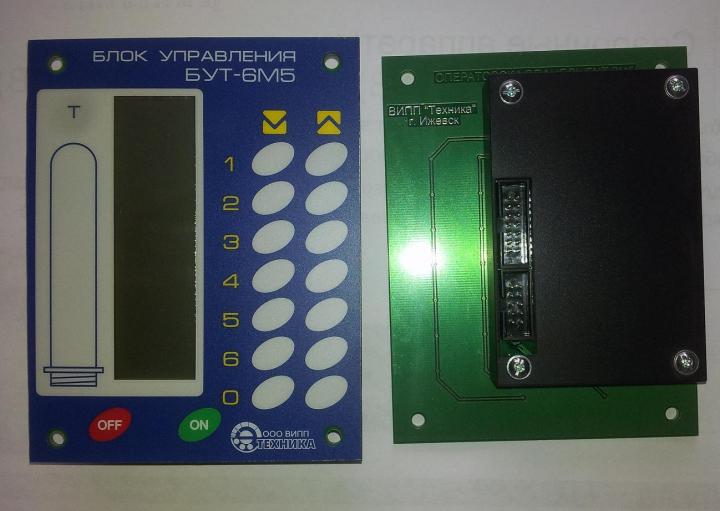

Сенсорная операторская панель

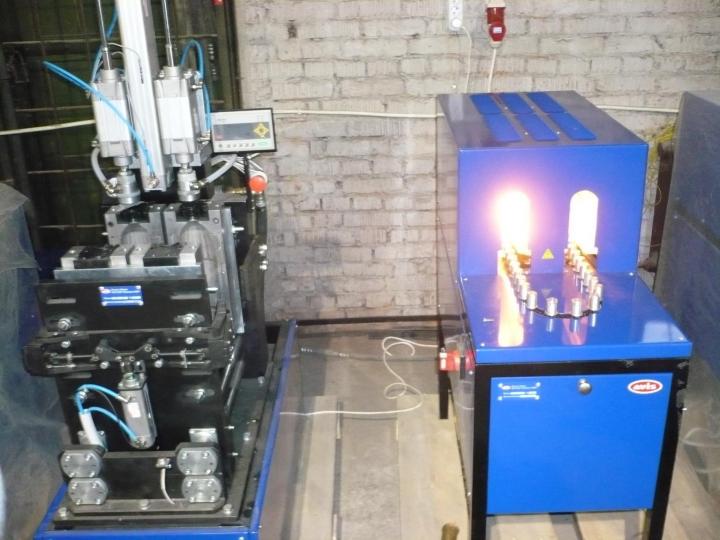

Выдувная машина ПВМ-600У

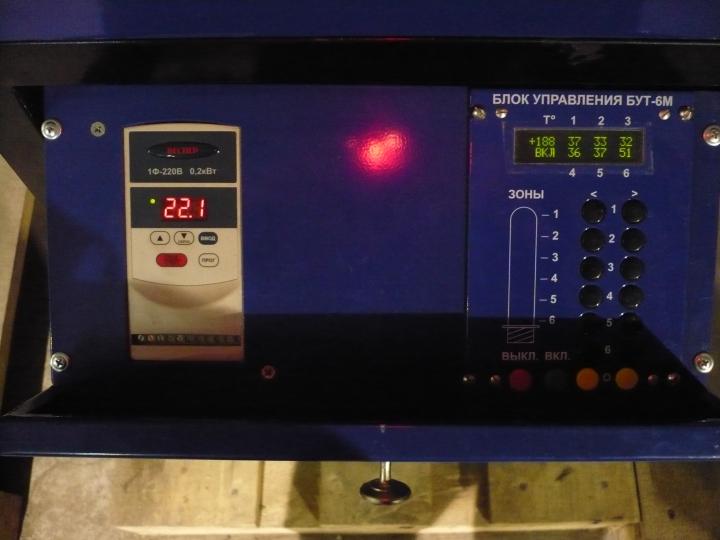

Пульт управления ПВМ-600У с кнопочной операторской панелью БУТ-6М3
