Конверторы сигналов индуктивных преобразователей перемещения в цифровой код.

2021-04-04
Индуктивный преобразователь перемещения с передачей данных по USB

Входят в состав датчиков перемещения с цифровым выходом и выполняют функцию преобразованя аналогового сигнала индуктивного преобразователя перемещения в цифровой код с последующей передачей его средствами вычислительной техники. Различные исполнения конвертора на базе модульной архитектуры позволяют организовывать передачу данных к средствам вычислительной техники по проводным RS-232, RS-485, USB 2.0,  или беспроводным WiFi и Bluetooth* интерфейсам.

Конкретный экземпляр индуктивного преобразователя калибруется совместно с конвертором и образует датчик с требуемыми метрологическими характеристиками. Калибровка позволяет учесть разброс коэффициента преобразования индуктивного преобразователя и минимизировать погрешности, вызванные нелинейностью его характеристики, при этом калибровочная характеристика сохраняется в энергонезависимой памяти микроконтроллера конвертора. К конвертору может быть подключен инкрементный энкодер для синхронизации показаний датчика и его положения в пространстве, что расширяет возможности измерителей и позволяет строить на их базе профилометры и другие аналогичные приборы.

Описанные выше датчики рекомендуются для замены механических средств измерения линейных размеров при решении задач цифровизации измерений. Конструктивное исполнение датчиков предусматривает полную механическую совместимость с традиционными механическими средствами измерения: индикаторными головками часового типа, микрокаторами, оптиметрами и т.п. При этом использование средств вычислительной техники значительно расширяет функциональные возможности.

Для отображения и обработки результатов измерений датчик подключается к блоку индикации БЭП-2, персональному компьютеру,  планшету,  смартфону или промышленному логическому контроллеру ПЛК, на которых должно быть установлено специализированное программное обеспечение (приложение). Прикладное программное обеспечение формирует на экране компьютера (операторской панели ПЛК) виртуальный измерительный прибор и обеспечивает:

- прием данных через USB-порт, RS-232, RS-485 (протокол ModBus), Bluetooth или сети Wi-Fi(стандарт IEEE 802.11n);

- отображение результатов измерений на индикаторах с комбинированной (цифровой и стрелочной) шкалой;

- одновременное подключение до 127 датчиков и математические операции с данными от них;

- программное изменение диапазона измерений, цены деления, единиц измерения, установки электронного нуля и предустанова показаний;

- допусковый контроль, сортировку, поиск максимального и минимального значений и их разницы (биения);

- запоминание, хранение и обработку результатов измерений стандартными средствами (Excel).

Поддерживаемые ОС:

  • Windows7 и выше
  • Android 4.2 и выше
  • iOS 6.1 и  выше (в стадии разработки)

Для вариантов исполнения конвертора с передачей данных через USB-порт может потребоваться установка  дополнительных драйверов. Конверторы с интерфейсом RS-232 могут быть подключены к СОМ порту компьтера или USB порту (через переходник RS-232 - USB). Аналогично конверторы с интерфейсом RS-485 могут быть подключены к порту USB через переходник RS-485 - USB.

Номенклатура конверторов и особенности их подключения приведена в таблице.

Назначение Краткое наименование Обозначение Устройства для отображения информации
Наименование Способ подключения Интерфейс ПО для визуализации Протокол обмена
Конверторы сигналов индуктивных преобразователей перемещения

Датчик USB ИМП-06 ПК с ОС Windows 7 и выше к USB порту ПК Виртуальный  СОМ порт imp_10_2_3* Прил.1
imp11_9600* Прил.1
 imp21 Прил.1
em08 Прил.1
стороннее Прил.3
Датчик RS-232 ИМП-08 БЭП-2 или ПК с ОС Windows 7 и выше к USB порту ПК или к USB порту ПК через преобразователь RS-485 - USB RS-232 или виртуальный  СОМ порт
imp11_38400*


Прил. 1
Датчик RS-485 ИМП-07 ПЛК или ПК с ОС Windows 7 и выше к COM порту ПЛК или к USB порту ПК через преобразователь RS-485 - USB RS-485 ModBuse или виртуальный  СОМ порт imp21* Прил.4

Примечание. 1. *Для преобразователей с датой изготовления до 09.2021

Возможна разработка специализированного программного обеспечения по техническому заданию Заказчика.

Программное обеспечение можно скачать с сайта из раздела ПО.

Технические характеристики датчиков с конвертором ИМП-06 (USB) при использовании совместно с индуктивными преобразователями ООО "Микромех"

Наименование Модель индуктивного преобразователя
 М-021 и его исполнения M-026  М-022 и его исполнения М-023 и его исполнения М-024 и его исполнения М-025 и его исполнения М-030
Конструктивное исполнение
осевой рычажный
Диапазон измерений, мкм ± 200 ± 1000 ± 5000  ± 2500 ± 300 ± 150
Нормированный участок, мкм ± 200 ± 20 ± 1000 ± 500 ± 5000 ± 500 ± 2500 ± 500 ± 300 ± 150
Дискретность отсчета, мкм 0,05 0,1 0,1 0,1 0,1
Предел допускаемой погрешности, мкм  ± 0,3 ± 0,1 ± 3,0 ± 1 ± 15 ± 2,0 ± 6 ± 1,5 ± 1,0 ±0,5
Посадочный диаметр, мм Ø28h8 Ø8h8 Ø8h8, Ø28h8
Разрядность преобразования, бит 24
Время преобразования, мс, не более 100
Скорость обработки сигнала энкодера отсчетов/сек 50
Питание от USB порта ПК или аккумулятора 3,6В
Потребляемый ток, мА, не более 7 (USB) / 110 (WiFi)

* Габаритный размер платы конвертора 45х19х5 мм, WiFi или Bluetooth - модуля  27х16х3.

Галерея:

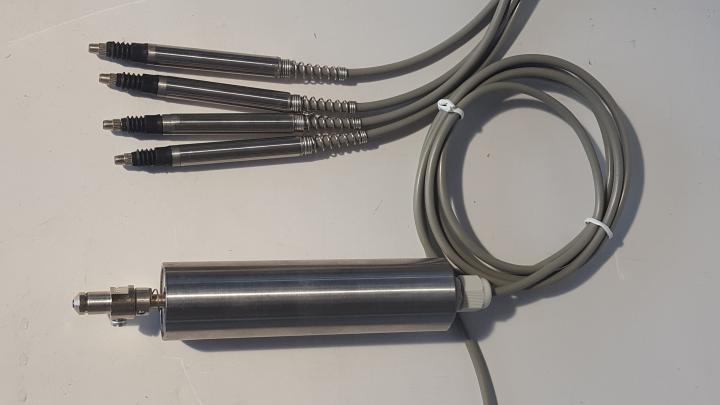

Индуктивные преобразователи перемещений М-021 и М-022

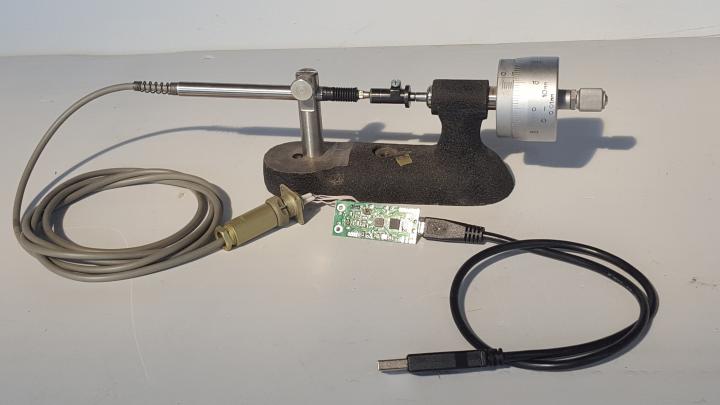

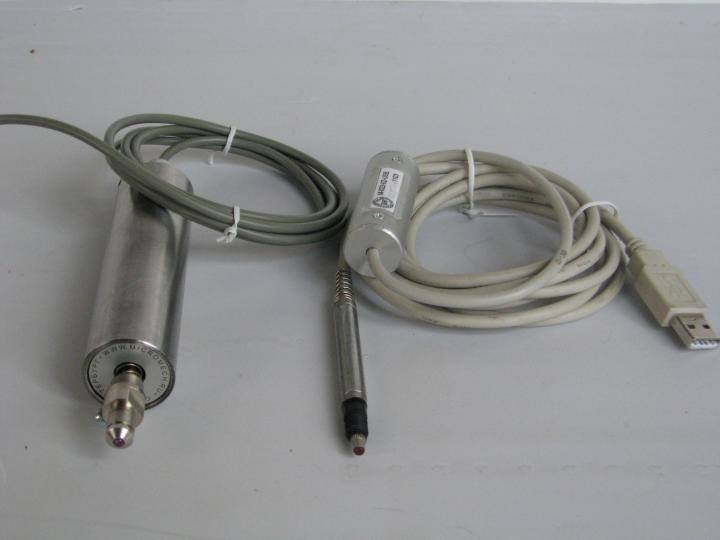

Варианты исполнений индуктивного преобразователя перемещений с USB- выходом
Печатная плата конвертора с USB выходом и длинноходовым преобразователем перемещений модели М-022

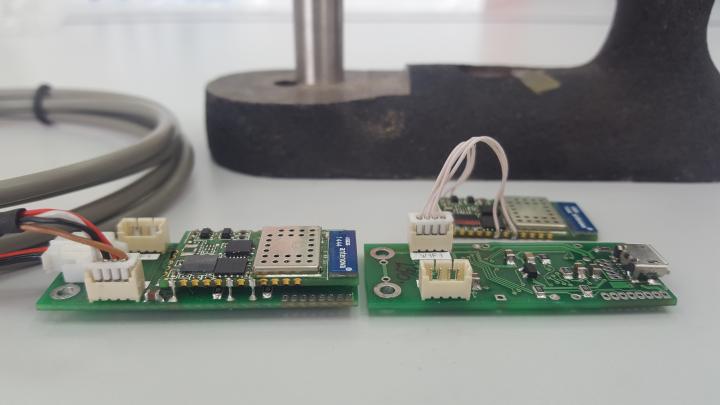

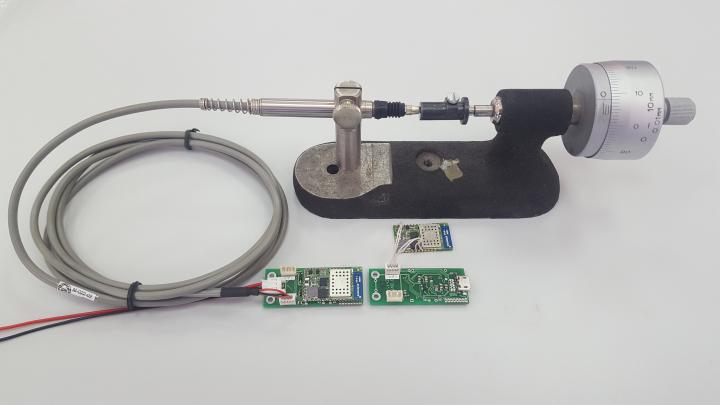

Варианты установки и подключения WiFi модуля
Варианты установки и подключения WiFi модуля

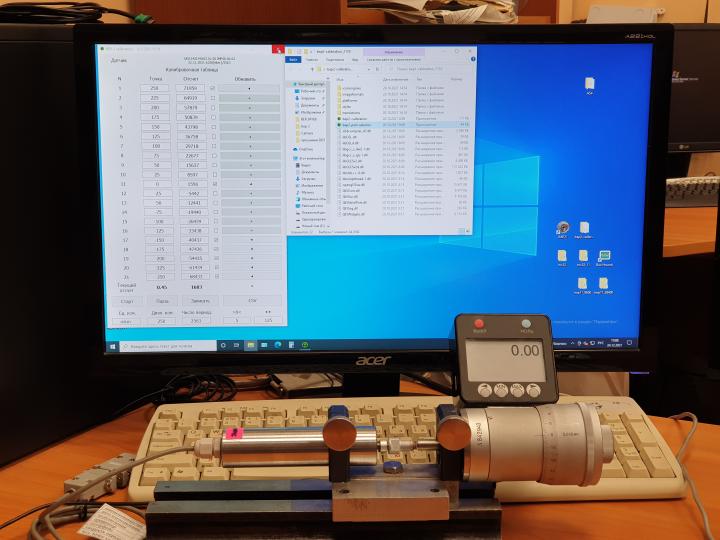

Рабочее место для калибровки индуктивного датчика

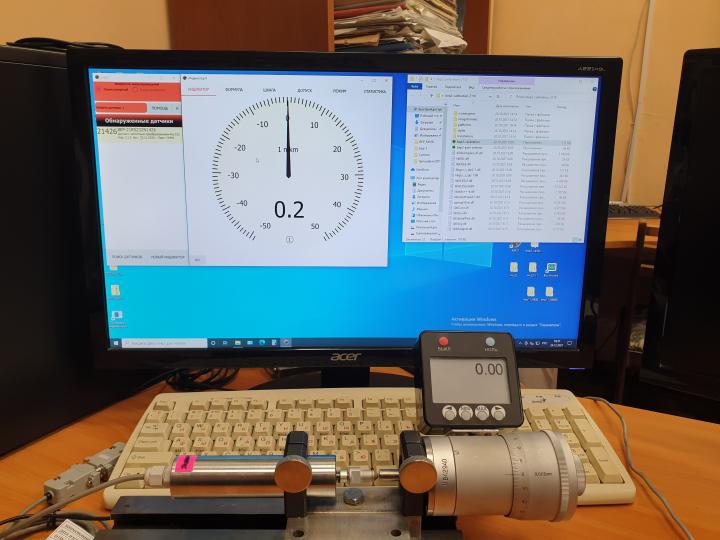

Окно программы imp21

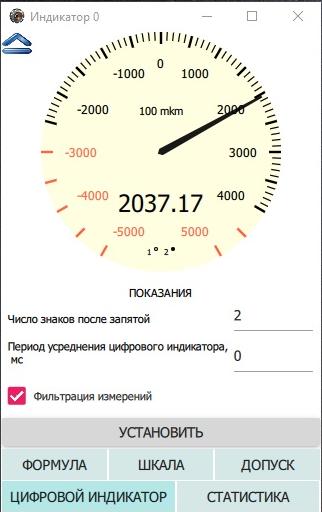

Комбинированная стрелочно-цифровая шкала виртуального прибора в программе imp10-2-3

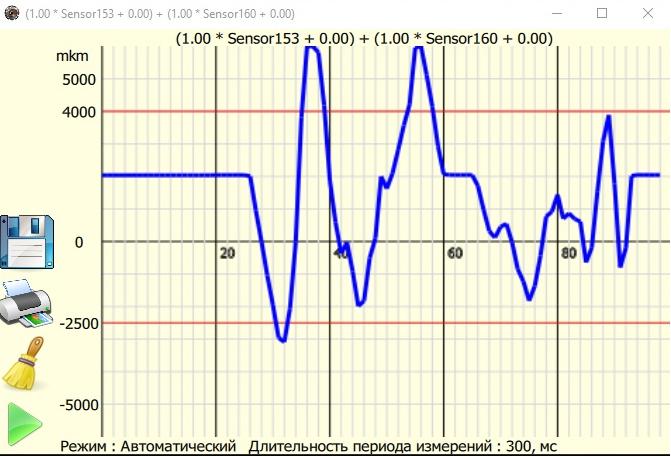

График результатов измерений
Участок контроля линейных размеров

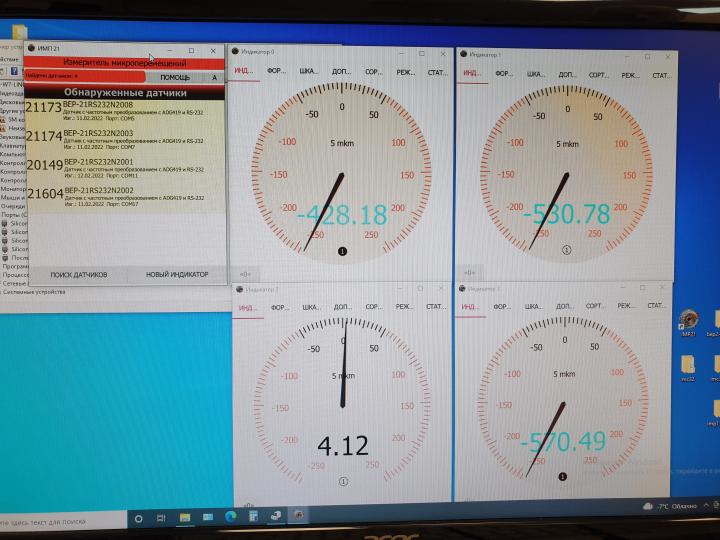

Окно программы imp21 для 4-х датчиков

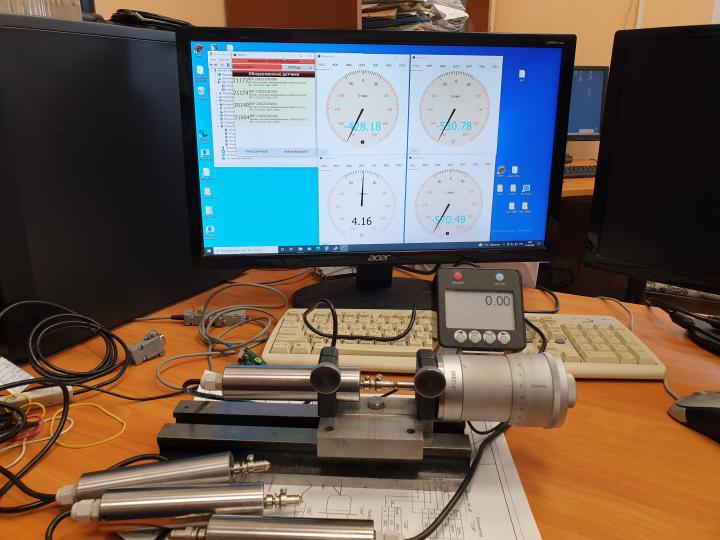

Одновременная работа 4-х датчиков
