Базовые модули предназначены для построения цеховых портативных электронных приборов, заменяющих традиционные механические средства измерений линейных размеров: микрокаторы, измерительные головки часового типа и т.п. Обеспечивают отображение результатов измерений в цифровом или стрелочно-цифровом виде с дополнительными функциональными возможностями. Высококонтрастные жидкокристаллические индикаторы с большими размерами символов и знаков обеспечивают удобное считывание показаний, а наличие стрелочной шкалы и указателей границ поля допуска снижает утомляемость оператора. Имеют в составе встроенный генератор для сопряжения с индуктивными преобразователями перемещения. Питаются от литиевой батареи или Li-Ion аккумулятора и имеют низкое энергопотребление, обеспечивающее длительную работу без замены батареи (заряда аккумулятора). Применяются в электронных измерительных головках с цифровой шкалой 01ИГПЦ / 1ИГПЦ и 01ИПМЦ / 1ИПМЦ и комбинированной стрелочно-цифровой шкалой ИГЦ / ИГМЦ, производимых ООО "Микромех" и ООО ИМЦ «Микро» г. Санкт-Петербург. Использование модулей ЭМ-07М и ЭМ-11 позволяет заменить все типоразмеры механических микрокаторов от 01ИГП до 10ИГП одной измерительной цифровой головкой ИГЦ. Программное обеспечение модулей позволяет выполнять следующие операции: - непрерывное отображение на дисплее и выдачу результатов измерений на персональный компьютер с возможностью фиксации результата по внешней команде «измерение», - выбор диапазона измерений, цены деления, изменение знака, - обнуление (отмену обнуления) показаний, - предустанов показаний (сдвиг шкалы) с индикацией величины предустанова, - установку границ поля допуска с индикацией выхода результата измерений за границы и выдачей команд сортировки «брак-», «норма», «брак+», - определение минимального и максимального значений и размаха (МАХ-МIN), - калибровку характеристики преобразования, - передачу результатов измерения в ПК по USB, - автоматический переход в дежурный режим, - контроль разряда элемента питания.

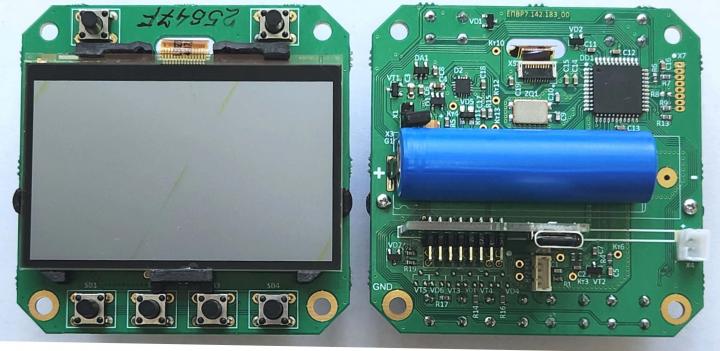

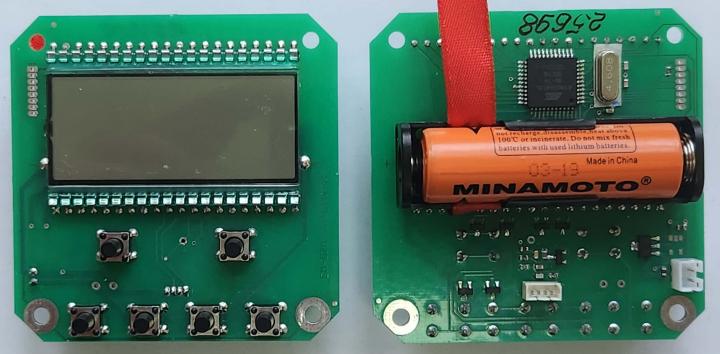

Основное отличие модулей в способе отображения информации: для ЭМ-07М - только цифровая шкала, для ЭМ-11 - комбинированная стрелочная и цифровые шкалы. Модуль ЭМ-11 имеют USB порт для обмена данными с персональным компьютером. Имеются также дополнительные входы-выходы для команды фиксации результата и команд синхронизации и управления различными исполнительными устройствами. К модулю ЭМ-11 может быть подключен модуль радиоканала для беспроводной передачи данных на персональный компьютер. Конструктивное исполнение модулей - бескорпусное и расчитано на установку внутри прибора.
Технические характеристики:
Примечания. * В составе измерительных головок 01ИГПЦ, 01ИПМЦ, 1ИГПЦ, 1ИПМЦ, ИГЦ и ИГМЦ
